礦物絕緣電纜型號有哪些？礦物絕緣電纜型號分類

礦物絕緣電纜型號規格繁多，接下來我們通過導體的結構來區分剛性和柔性礦物絕緣電纜對比，看看剛性礦物絕緣電纜除了本身較僵硬之外還有什么優勢，柔性礦物絕緣電纜它的抗撞擊能力又如何？

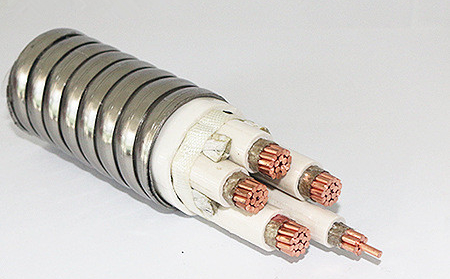

礦物絕緣電纜型號

一、命名代號

B--布線用礦物絕緣電纜，T--布線用礦物絕緣電纜，L--鋁金屬套，Y--聚氯乙烯外護套，Z--耐電壓等級重型750V

二、芯數規格及截面積對比

NG-A/BTLY：1芯 10~300 mm2 ；2, 3, 4, 5芯 2.5~300 mm2；3+1, 3+2, 4+1芯 4~300 mm2。

YTTW：1芯 10~630mm2；2, 3, 4芯 2.5~120mm2； 3+1芯 16~120 mm2。

BBTRZ：1芯 10~500 mm2； 2, 3, 4, 5芯 1.5~400 mm2 ；3+1, 3+2, 4+1芯 4~400 mm2。

BTTZ：1芯 1.5~400mm2； 2, 3, 4芯 1.5~25mm2； 7, 10, 12芯 1.5~2.5mm2。

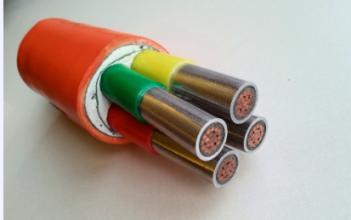

BTLY防火電纜

三、執行標準

柔性礦物絕緣電纜：JS/GY002-2017額定電壓1KV及以下無機礦物絕緣柔性防火電纜

剛性礦物絕緣電纜：國家標準/國際標準 GB/T 13033/ IEC 60702

四、工作溫度和絕緣材料

NG-A(BTLY)：采用雙面云母帶+陶瓷帶，可達1300°C

YTTW：采用金云母帶，可達950°C

BBTRZ：采用金云母帶+XLPE，可達950°C

BTTZ：采用氧化鎂，可達1000°C

五、敷設條件

柔性礦物絕緣電纜：需封閉橋架或穿管保護（YTTW可明敷，不用橋架或穿管）

剛性礦物絕緣電纜：可明敷，不用橋架或穿管

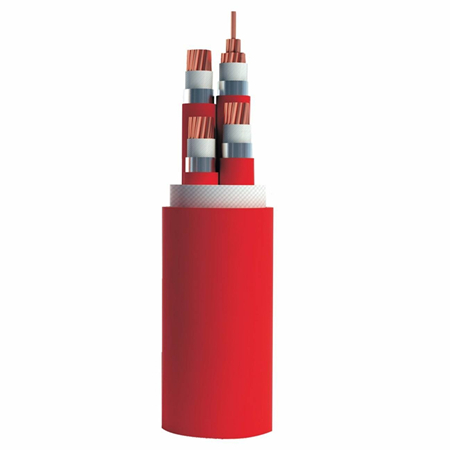

柔性礦物絕緣電纜

六、礦物絕緣電纜型號分類

BBTRZ：銅護套柔性礦物絕緣電纜，由銅絞線、礦物化合物絕緣、礦物化合物護套構成

BTTZ、BTTVZ、BTTYZ：軋紋金屬護套礦物絕緣電纜，由實心銅桿、氧化鎂絕緣、無縫銅管護套構成

YTTW，YTTWV、YTTWY：銅芯軋紋管護套礦物絕緣電纜，由銅絞線、氟云母帶絕緣、銅帶縱向包裹連續焊接護套構成

BTLY、NG-A：隔離型柔性礦物絕緣電纜，由銅絞線、金云母帶絕緣、無縫鋁管護套、隔氧層填充、隔離耐火層、低煙無鹵護套構成

七、共同點

經過以上幾點對比，相信大家對礦物絕緣電纜有更深層的了解，同時礦物絕緣電纜還具有共同性：無機礦物絕緣可靠，防水，防鼠蟻，機械強度高，耐腐蝕，節能環保，防輻射、壽命長等。
