一平方的鋁芯電纜能承受多大電流

鋁芯電纜一平方能承受9A的電流.

確定鋁芯電纜線每平方毫米的載流量可以使用查表法和口訣法。

一、查表法

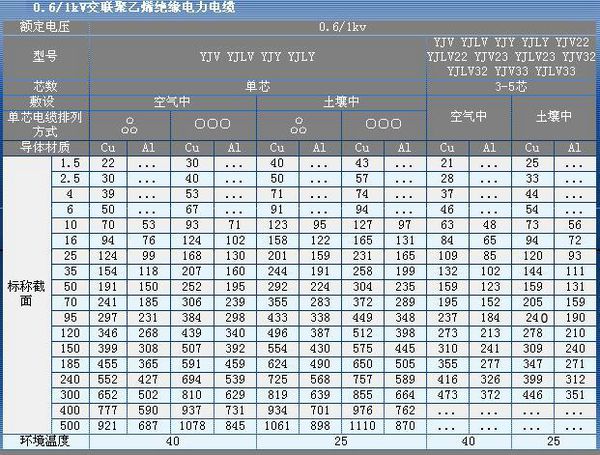

查對應的電纜安全載流量對照表(如下圖)，可以直接得到。比如16平方鋁線，在空氣中的安全載流量為76A(三角形排列)或102A(直線排列)。

二、口訣法

二點五下乘以九，往上減一順號走。

三十五乘三點五，雙雙成組減點五。

條件有變加折算，高溫九折銅升級。

穿管根數二三四，八七六折滿載流。

1、“二點五下乘以九，往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。

2、“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3.5倍，即從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組，倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍;95、120mm”導線載流量是其截面積數的2.5倍，依次類推。

3、“條件有變加折算，高溫九折銅升級”。說的是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可;當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。

4、“穿管根數二三四，八七六折滿載流”。說的是在穿管敷設兩根、三根、四根電線的情況下，其載流量按口訣中載流量(單根敷設)的80%、70%、60%計算。

擴展資料

1、同樣的截面積，架空裸線導電能力最強，皮線和地埋線次之，電纜線和屋內預埋線最差;這些都是因?yàn)樯岬挠绊?，所以溫度低時線的過電能力強些，溫度高時線的過電能力弱些

2、導線自身的屬性是影響電纜載流量的內部因素，增大線芯面積、采用高導電材料、采用耐高溫導熱性能好的絕緣材料、減少接觸電阻等等都可以提高電纜載流量。
